Como aún nos queda bastante trabajo y queremos salir en el CQ WPX SSB 2013 al aire, nos pusimos el sábado 16 de marzo manos a la obra. Nos juntamos en ED5O, EC5CR, EC5BQQ, EA5HRB y EC5AN (ganamos los EC :-)).
Primero que todo planteamos el trabajo mientras almorzábamos. Se intenta aprovechar todos los materiales que tengamos. Y nos ponemos manos a la obra.
Primero os ponemos unas fotos del trabajo de EA5HRB el día anterior. de cómo colocó los filtros W3NQN dentro de los cofres. Fotos by EA5EHS.
En la primera foto vemos la maña que tiene para introducir justito el kit de filtros dentro del cofre.
En la última foto nos dice ya esta... salimos todos del shack incredulos... jejeje
Gracias Jose por adelantar tanto en 10 minutos...
Planteamos el trabajo en una madera de las que el día anterior sacamos del shack. La antigua mesa del kenwood ts-2000.
EC5AN desmontando la mesa y preparando lo que sería el soporte de filtros 4O3A y sixpack.
EC5BQQ toma el relevo y plantea la ubicación de filtros y sixpack en el tablero
Mientras, EC5CR y EA5HRB instalando una línea de cobre para las tomas a tierra de equipos.
EC5CR y EC5BQQ plantean sobre la tabla cual es la mejor ubicación de filtros y sixpack según la entrada de antenas al shack.
Con todo pensado, iniciamos la instalación del tablero en la pared.
y comenzamos el montaje de filtros y sixpack en el tablero.
Mientras EC5AN sique preparando los 2 tableros que serán las nuevas mesas de operación. Sólo falta poner las patas y para dentro del shack
Tableros instalados que mesas mas robustas!.
Continuamos colocando los filtros de baja potencia W3NQN en su cofre encima de cada mesa.
En la foto una vista del juego de filtros W3NQN para cada equipo y los generales de alta potencia de 4O3A.
Y dimos por terminado el trabajo de esa mañana.
Por la tarde EC5CR se desplazó de nuevo hasta ED5O para seguir con el trabajo.
Planteando ubicaciones de equipos
Instalando las bajadas de cable correspondientes a cada banda a su filtro
Y Así va quedando con todos los accesorios
Un par de vistas de cómo va quedando todo, ya va cogiendo color.

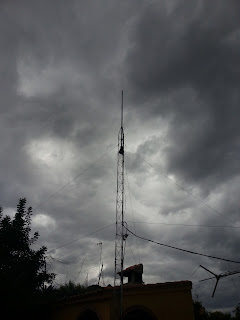

El sábado llega a su fin y pasamos al lunes. Jordi EA5GDW está por la zona de mini-vacaciones con la familia, y se deja caer por la estación con sus armónicos para pasar la mañana, pero como cada vez que viene, lo liamos para rematar las faenas que nos dejamos a medias el último día: Poner el cable a la antena de 10m y dejarla operativa.
Incluso cortamos las bajadas pensando en la posibilidad de un futuro stack.. (no acabamos una y pensamos en dos :-))
Que poco le cuesta a Jordi ponerse manos a la obra. Se nota el profesional. Grande.
Paco nos informa que se hacen las pruebas pertinentes con el mini-vna de interaccion entre 10 y 15 metros y superan los 50dB de atenuación, que es el máximo que puede medir el aparatito. Que bien pinta el tema!, a ver si hay suerte y los receptores también lo aprecian.
Pasamos al último día del puente, martes día 19 EC5CR ajusta los rotores, primero sincronizando carátulas con las antenas ya que con el uso se habían producido pequeños desfases. Luego se conectan todos a una placa de conectada a un puerto paralelo de PC con la intención de aprovechar el control que tiene el programa de concursos N1MM.
Con todo lo que hemos hecho daremos por cerrada la primera fase de ajustes.
Ya estamos en disposición de hacer las primeras pruebas en lo próximos concursos, de modo que seguiremos informando de los resultados que vayamos obteniendo de de las pruebas reales y de los posibles cambios que surjan de estas experiencias.
Saludos a todos de parte de todo el equipo de concursos ED5O.
